Penyearah Setengah Gelombang (Half Wave Rectification)

Untuk mengubah arus bolak balik menjadi arus searah terdapat banyak cara yang sanggup digunakan. Salah satu caranya yaitu menciptakan rangkaian penyearah setengah gelombang.

Penyearah arus setengah gelombang atau half wave rectification merupakan sistem penyearah arus dengan memakai satu blog dioda atau rectifier tunggal.

Dioda penyearah atau rectifier sendiri merupakan komponen elektronik yang mempunyai fungsi untuk menyearahkan arus bolah-balik sehingga sanggup merubah arus AC (Alternating Current) menjadi arus DC (Direct Current).

Penyearahan arus ini sanggup terjadi alasannya yaitu pada komponen dioda hanya sanggup dilalui dengan arus satu arah saja. Disebut dengan rangkaian penyearah setengah gelombang dikarenakan penyearah ini hanya terjadi di satu siklus saja dari signal tegangan AC yaitu pada pase positif.

Prinsip kerja rangkaian penyearah setengah gelombang

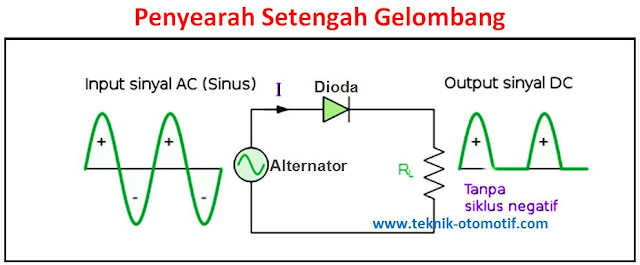

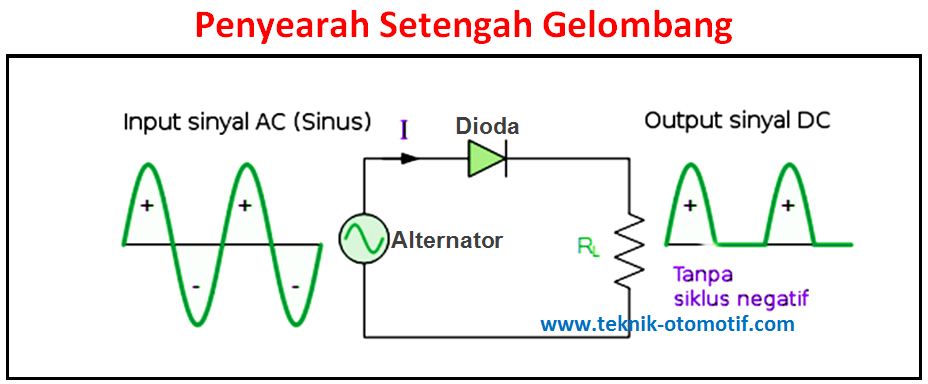

Contoh rangkaian penyearah setengah gelombang sanggup digambarkan pada rangkaian di bawah ini :

Tegangan yang dihasilkan oleh generator listrik yang berbentuk tegangan bolak-balik akan dilewatkan melalui satu buah diode penyearah sehingga akan nampak bahwa tegangan output yang dihasilkan hanya pada satu fase saja yaitu pada ketika fase faktual dan pada ketika fase negatif tegangannya akan dihilangkan.

Ketika generator listrik atau transformator memperlihatkan tegangan pada ketika fase positif, maka dioda penyearah akan dalam keadaan forward bias (bias maju) sehingga tegangan dari generator listrik atau transformator ini sanggup melewati dioda penyearah dan tegangan ouput yang dihantarkan besarnya sama dengan tegangan inputnya. Sedangkan ketika generator listrik atau transformator memperlihatkan tegangan pada fase negatif, maka dioda penyearah akan dalam posisi reverse bias (bias mundur) sehingga tegangan dari generator listrik atau transformator ini akan ditahan atau tidak dapat  melewai dioda penyearah, kesudahannya besar tegangan yang dikeluarkan pada fase ini tegangan output akan sama dengan nol volt.

Pada penyearah setengah gelombang ini akan mempunyai banyak tegangan riak atau ripple sehingga membutuhkan kapasitor dengan kapasitas yang lebih besar untuk menghaluskan tegangan outputnya.

Kelebihan penyearahan setengah gelombang

Penyearahan setengah gelombang ini mempunyai kelebihan yaitu jika dilihat dari segia rangkaian kelistrikannya akan lebih sederhana. Kemudian jika dilihat dari segi biaya, alasannya yaitu hanya memakai satu buah dioda maka biaya yang diharapkan untuk menciptakan rangkaian penyearah setengah gelombang ini akan lebih murah.

Kekurangan penyearah setengah gelombang

Pada rangkaian penyearah setengah gelombang ini mempunyai kelemahan yaitu pada keluaran (output) mempunyai tegangan riak atau ripple yang cukup besar sehingga tidak cukup halus dan membutuhkan kapasitor yang lebih besar pada frekuensi rendah.

Kelemahan lainnya yaitu pada rangkaian setengah gelombang keluarannya kurang efisien alasannya yaitu hanya mengambil keluaran satu siklus saja, dan satu siklus lainnya yang tidak dipakai dibuang. Hal ini berakibat keluaran dari penyearah setengah gelombang akan mempunyai daya yang lebih kecil.
