Pemeriksaan Jarak Main Bebas (Free Play) Rantai Roda Pada Sepeda Motor Astrea

Peringatan!!!

Jangan melaksanakan investigasi atau penyetelan rantai roda saat mesin masih dalam keadaan hidup.

Persiapan Awal :

1. Putarkan kunci kontak ke posisi off, kemudian masukan gigi transmissi ke posisi netral. Letakkan sepeda motor dengan standar tengah atau standar utamanya.
2. Periksa jarak dari main bebas rantai rodanya. JARAK MAIN BEBAS : 25-35 mm.


Catatan :

Jarak main bebas (free play) rantai roda yang melebihi spesifikasi atau hiperbola sanggup menjadikan rantai slip dan sanggup merusak potongan rangka sepeda motor sedangkan jikalau penyetelan jarak bebas rantai roda kurang dari spesifikasi maka sanggup menimbulkan rantai menjadi tegang (kencang) dan akan berakibat rantai sanggup putus (rusak) atau tenaga untuk memutarkan roda menjadi berat.

Penyetelan Rantai Roda :

1. Longgarkan mur poros as roda belakang dan mur selongsong (sleeve nut).

2. Setel jarak main bebas rantai (tegangan rantai) dengan cara memutar kedua mur penyetelnya hingga diperoleh jarak main bebas rantai sesuai dengan spesifikasi.
3. Perhatikan bahwa posisi tanda adaptasi pada kedua sisi lengan ayun kiri dan kanan sama. Bila tanda adaptasi pada kedua sisi lengan ayun tidak sama maka akan berakibat roda belakang oleng.

4. Kencangkan mur selongsong pada roda belakang sesuai dengan momen atau torsi yang telah ditentukan. TORSI : 4,5 kg-m.
5. Kencangkan mur poros as roda belakang sesuai dengan momen atau torsi yang telah ditentukan. TORSI : 5,0 kg-m.
6. Kencangkan kedua mur penyetelnya.
7. Periksa kembali jarak main bebas rantai roda (tegangan rantai roda) dan kebebasan (kelancaran) perputaran roda belakang.
8. Periksa jarak main bebas pedal rem belakang, terlalu dalam lakukan penyetelan jarak main bebas pedal rem.

9. Lakukan pelumasan pada rantai roda dengan memakai minyak pelumas yang bersih.

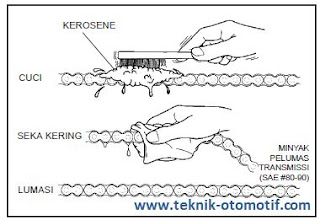

Pembersihan Rantai dan Pelumasan

1. Jika rantai roda menjadi kotor sekali, maka lakukan langkah pencucian rantai roda terlebih dahulu sebelum menawarkan pelumasan kembali. Lakukan pencucian rantai roda dengan cara :
2. Lepaskan klip pada mata penyambung rantai.

3. Bersihkan rantai roda dengan memakai minyak solar atau minyak pembersih lain yang tidak gampang terbakar dan gampang dikeringkan.

4. Pastikan bahwa rantai roda telah kering sebelum melaksanakan pelumasan
5. Pasang kembali rantai roda
6. Lumasi rantai roda dengan minyak pelumas yang higienis (minyak pelumas untuk melumasi rantai roda sebaiknya mempunyai kekentalan yang tinggi sekitar SAE 80-90)
