A. Soal Pilihan Ganda
1. Arus pada mesin las DC artinya arus yang digunakan berbentuk ...
a. Arus bolak balik
b. Arus searah
c. Arus berlawanan arah
d. Arus tanpa gelombang
e. Arus bergelombang
2. Arus pada mesin las AC artinya arus yang digunakan berbentuk
a. Arus searah
b. Arus berlawanan arah
c. Arus tanpa gelombang
d. Arus bergelombang
e. Arus bolak balik
3. Perhatikan gambar dibawah ini :
Nama peralatan yang ditunjukkan oleh gambar di atas yakni ...
a. Safety gloves
b. Safety glass
c. Safety helmet
d. Ear muff
e. Respirator
4. Perhatikan gambar dibawah ini
Nama peralalatan yang ditunjukkan oleh gambar di atas yakni ...
a.Penjepit
b. Penahan
c. Holder
d. Ragum
e. Pemegang
5. Peralatan dibawah yang termasuk didalam peralatan bantu ketika pengelasan adalah:
a.Sikat baja, palu, topeng, masker
b. Holder, palu, tang, gergaji
c. Gergaji, tang, sikat baja, ragum
d. Ragum, beling mata, holder, transformator
e. Gergaji, ragum, masker, apron
6. Peralatan dibawah yang termasuk didalam peralatan K3 ketika pengelasan, kecuali:
a. Masker
b. Topeng las
c. Apron
d. Penjepit massa
e. Sarung tangan
7. Peralatan dibawah yang termasuk didalam peralatan utama mesin las busur listrik, kecuali:
a. Trafo
b. Holder
c. Penjepit massa
d. Kamar las
e. Kabel massa
8. Terdapat trafo las dengan tegangan sebesar 220 volt dan berpengaruh arus sebesar 80 ampere. Jika digunakan selama 8 detik maka akan menghasilkan panas sebesar ...
a. 180.040 J
b. 180.000 J
c. 140.080 J
d. 148.000 J
e. 140.800 J
9. Terdapat trafo las dengan tegangan sebesar 110 volt dan berpengaruh arus sebesar 50 ampere. Jika panas yang dihasilkan ketika pengelasan sebesar 66.000 joule maka lamanya waktu yang diperlukan yakni ...
a. 11 detik
b. 12 detik
c. 13 detik
d. 14 detik
e. 15 detik
10. Apakah kepanjangan dari las TIG?
a. Tungsten Inert Gas
b. Tungsten Inlet Gas
c. Thermo Inert Gas
d. Thermo Inlet Gas
e. Tungsten Inlet Gasoline
11. Diketahui pada elektroda mempunyai isyarat elektroda E 6012, Apakah maksud isyarat angka 60?
a. Kekuatan deposit pengelasan
b. Kekuatan panas pengelasan
c. Kekuatan tarik deposit pengelasan
d. Kekuatan panas deposit pengelasan
e. Kekuatan cair pengelasan
12. Diketahui pada elektroda mempunyai isyarat elektroda E 6016, Apakah arti isyarat angka 1?
a. Posisi pengelasan segala posisi
b. Posisi pengelasan dibawah tangan
c. Posisi pengelasan diatas kepala
d. Posisi pengelasan mendatar
e. Posisi pengelasan tegak
13. Apabila kabel elektroda dipasang pada terminal negatif dan kabel masa dipasang pada terminal nyata hal ini disebut dengan ...
a. Pengutuban langsung
b. Pengutuban benar
c. Pengutuban senama
d. Pengutuban terbalik
e. Pengutuban searah
14. Pesawat atau mesin las listrik yang dilengkapi dengan tranformator dan rectifier terdapat pada….
a. Pesawat las AC
b. Pesawat las DC
c. Semua pesawat las
d. Pesawat las AC – DC
e. Pesawat las arus bolak balik
15. Busur listrik yang terjadi antara ujung dari elektroda dengan benda kerja mencapai temperatur tinggi sanggup dihitung dengan rumus ....
a. I = H x E x t
b. E = H x I x t
c. H = E x I x t
d. H = E/I x t
e. H = E/t x I
16. Apakah alat yang digunakan untuk menghubungkan kabel masa dengan benda kerja?
a. Penjepit
b. Pemegang benda
c. Pemegang elektroda
d. Smet tang
e. Klem masa
17. Apabila dilihat dari proses kerjanya, las listrik termasuk dalam ….
a. Las cair
b. Las patri
c. Las pelapis
d. Las titik
e. Las patri keras
18. Panas saat pengelasan terjadi sebab adanya tahanan listrik antara dua potongan yang disambung. Hal ini terjadi pada....
a. Las titik
b. Las thermit
c. Las gas
d. Las listrik
e. Las patri
19. Saat pengelasan dengan las listrik bila panjang busur sama dengan diameter kawat inti pada elektroda, maka akan menimbulkan ...
a. Tembusan pengelasan dangkal
b. Percikkan terak berbentuk bola
c. Rigi-rigi las kasar
d. Percikkan terak kasar
e. Rigi-rigi las halus
20. Jenis pengelasan yang memakai elektroda wolfram adalah
a. Las TIG
b. Las MIG
c. Las karbit
d. Las busur listrik
e. Las submerged
21. Pengelasan MIG memakai gas pelindung untuk melindungi hasil las-lasan, jikalau gas yang digunakan berupa gas CO2 maka digunakan untuk mengelas materi berupa ...
a. Aluminium
b. Kuningan
c. Baja
d. Perunggu
e. Nikel
22. Fungsi dari topeng las yakni ....
a. melidungi mata dari radiasi ultra violet dan infra merah
b. melindungi mata dari percikan bunga api
c. melindungi wajah dari panasnya api las
d. supaya sanggup melihat benda kerja dengan jelas
e. semua benar
23. Pengutuban pribadi akan menghasilkan penembusan las yang ...
a. Sedang
b. Dangkal
c. Bagus
d. Dalam
e. Semua benar
24. Perhatikan cara-cara investigasi hasil las dibawah ini :
1) Pemeriksaan dengan mata
2) Pemeriksaan dengan sinar x
3) Pemeriksaan dengan uji tarik
4) Pemeriksaan dengan uji lengkung
Pemeriksaan hasil pengelasan tanpa merusak benda kerja sanggup dilakukan dengan ...
a. Cara investigasi no 3 dan no 4
b. Pemeriksaan no 1 saja
c. Cara investigasi no 1 dan no 2
d. Pemeriksaan no 4 saja
e. Semua tanggapan benar
25. Fluksi pada elektroda berfungsi untuk ...
a. Sebagai materi tambah
b. Mencairkan benda kerja
c. Pelindung lasan dari efek udara luar
d. Mengasilkan sinar ultra violet
e. Memperkecil/ meredam sinar ultra violet
26. Jika memakai elektroda yang lembab maka sanggup mengakibatkan, kecuali ...
a. Nyala busur las tidak stabil
b. Terak akan sulit dihilangkan
c. Tembusan las yang dihasilkan dalam
d. Susah dinyalakan
e. Percikkan pada hasil lasan berlebih
27. Elektroda E6013 dengan diameter kawat inti 3,2 mm, panjang maksimal elektroda yakni ...
a. 450 mm
b. 460 mm
c. 470 mm
d. 500 mm
e. 550 mm
28. Elektroda E7013, arti isyarat 70 yakni kekuatan tarik deposit sebesar 70.000 lb/in2 bila dijadikan kg/mm2 yakni ...
a. 42
b. 49
c. 56
d. 63
e. 70

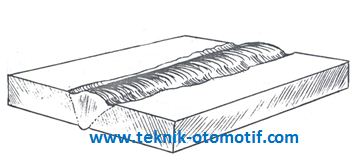

29. Perhatikan gambar dibawah ini
Sambungan yang digunakan pada gambar diatas yakni ...
a. Sambungan tumpang
b. Sambungan ujung
c. Sambungan T
d. Sambungan sejajar
e. Sambungan titik
30. Perhatikan gambar dibawah ini
a. Pengaturan arus yang terlalu besar
b. Tegangan yang digunakan terlalu kecil
c. Pergerakkan elektroda yang terlalu lama
d. Jarak pengelasan yang terlalu dekat
e. Temperatur pengelasan terlalu tinggi
31. Kelebihan dari mesin las AC yakni ...
a. Biaya perawatan mahal
b. Kabel massa dan kabel elektroda sanggup ditukarkan
c. Nyala busur listriknya stabil
d. Dapat memakai segala jenis elektroda
e. Konstruksi rumit
32. Listrik PLN mempunyai tegangan yang tinggi dibandingkan tegangan yang diperlukan pada mesin las, oleh sebab untuk menurunkan tegangan diperlukan komponen ...
a. Kondensor
b. Transformator
c. Generator
d. Dioda
e. Rectifier
33. Perhatikan gambar dibawah ini
Pada gambar diatas, pemasangan elektroda dengan memakai pengkutuban ...
Pada gambar diatas, pemasangan elektroda dengan memakai pengkutuban ...
a. Langsung
b. Berlawanan
c. Terbalik
d. Searah
e. Bertolak belakang
34. Perhatikan gambar dibawah ini
Pengelasan pada gambar diatas memakai las ...
a. MIG
b. TIG
c. Submerged
d. Las busur listrik
e. Las ocxy asetelyn
35. Apakah kelebihan dari mesin las DC ...
a. Nyala busur las yang dihasilkan stabil
b. Kabel massa dan kabel elektroda sanggup ditukar
d. Tegangan yang dihasilkan tinggi
e. Ampere sanggup diatur
36. Yang perlu diperhatikan pada ketika pemilihan jenis elektroda yang akan digunakan yakni ...
a. Jenis dan tebal benda yang akan dilas
b. Output dari mesin las dan tebal benda yang akan dilas
c. Tebal dan panjang benda yang akan dilas
d. Output dari mesin las dan jenis benda yang akan dilas
e. Jenis selaput dari elektrodanya
37. Proses penyambungan logam dengan memakai panas yang berasal dari pembakaran asetelin dan oksigen yakni definisi dari las ?
a. Las busur listrik
b. Las oxcy asetelyn
c. Las MIG
d. Las TIG
e. Las Submerged
38. Apakah nyala api las pada las karbit yang dihasilkan bila perbandingan adonan gas karbit dengan oksigen 1 : 1 ?
a. Nyala netral
b. Nyala kaburasi
c. Nyala karbit
d. Nyala oksigen
e. Nyala oksidasi
39. Gambar dibawah ini merupakan nyala ?
a. Nyala netral
b. Nyala kaburasi
c. Nyala karbit
d. Nyala oksigen
e. Nyala oksidasi
a. Nyala netral
b. Nyala kaburasi
c. Nyala karbit
d. Nyala oksigen
e. Nyala oksidasi
41. Komponen pada las asetelin yang berfungsi untuk menampung gas yakni ?
a. Brander las
b. Tabung
c. Torekh
d. Regulator
e. Cutting torch
42. Peralatan utama dari instalasi las karbit yakni ...
a. Gerinda
b. Sikat baja
c. Ragum
d. Kaca mata
e. Brander las
43. Dibawah ini merupakan peralatan bantu las asetelin, kecuali ...
a. Kaca mata
b. Ragum
c. Meja las
d. Sikat baja
e. Gunting seng
44. Apakah nyala api las pada las karbit yang dihasilkan bila perbandingan adonan gas karbit dengan oksigen lebih banyak gas karbitnya ?
a. Nyala netral
b. Nyala kaburasi
c. Nyala karbit
d. Nyala oksigen
e. Nyala oksidasi
45. Apakah yang harus dilakukan pertama kali pada brander las ketika akan menyalakan las karbit ?
a. Membuka gas oksigen terlebih dahulu
b. Nyalakan api dengan korek api
c. Membuka gas karbit terlebih dahulu
d. Membuka gas karbit dan oksigen bersamaan
e. Membuka regulator
46. Dalam nyala las oxcy asetelin memakai adonan antara gas ... dengan gas asetelin.
a. Karbit
b. Nitrogen
c. Metana
d. Hidrokarbon
e. Oksigen
47. Apakah fungsi dari brander las ?
a. Untuk menampung gas
b. Untuk mengatur tekanan isi menjadi tekanan kerja
c. Untuk membatasi tekanan keluar
d. Untuk mencampur gas karbit dengan gas oksigen
e. Untuk menjepit benda kerja
48. Peralatan pada proses pengelesan karbit yang berfungsi untuk mengukur tekanan gas pada tabung dan membatasi tekanan gas yang keluar dari tabung adalah...
a. Regulator
b. Tang jepit
c. Brander
d. Gas asetelin
e. Sumber api
49. Sifat dari gas karbit yakni ...
a. Praktis dibuat
b. Tidak beracun
c. Menyerap asam
d. Mengurangi oksidasi
e. Semua benar
B. Soal Essay
1. Jelaskan pengertian dari las karbit ?
2. Jelaskan pengertian dari las busur listrik ?
3. Apakah perbedaan las busur listrik dengan las karbit?
4. Menurut anda, jikalau dua benda besi mempunyai ketebalan 3 cm dan keduanya akan disambung, maka las yang digunakan apakah sebaiknya las karbit atau las busur listrik? Jelaskan!
5. Jika nyala api pada las karbit yakni nyala oksidasi tetapi operator tidak mengetahuinya dan digunakan untuk mengelas benda kerja maka karenanya ?
6. Jelaskan mekanisme pembuatan kunci pas yang anda buat di praktek las?
7. Gambarkan instalasi dari mesin las karbit
8. Gambarkan instalasi dari mesin las busur listrik
9. Jelaskan macam-macam nyala api dari las karbit
